1. ?核心定義?

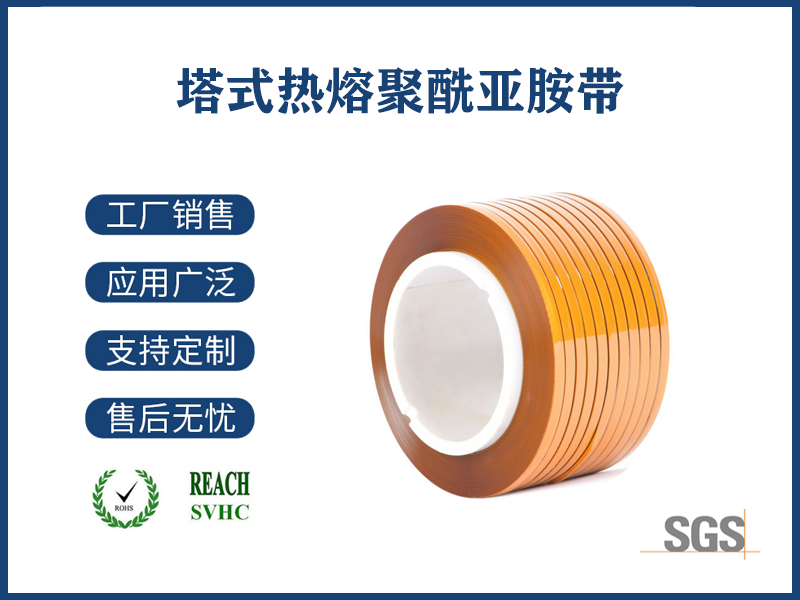

?塔式熱熔聚酰亞胺?是一種通過?塔式多軸纏繞工藝?與?熱熔粘接技術?結合制備的聚酰亞胺基復合薄膜。其核心在于利用聚酰亞胺（PI）材料自身或其改性后的熱熔特性，在精密控制的溫度、壓力及多軸纏繞路徑下，實現多層膜結構的高強度、高精度復合。
?技術特征?：
?熱熔粘接?：通過加熱熔融聚酰亞胺表面或中間層（改性熱熔膠），實現無溶劑界面鍵合。
?塔式結構?：垂直排列的多軸系統（主基膜軸+輔料軸），結合螺旋/環向交替纏繞，形成各向異性?xún)?yōu)化的復合膜。
?性能優勢?：超?。芍?μm）、高耐溫（-269~400℃）、層間無氣泡（孔隙率＜0.01%）。
2. ?工藝原理與設備?
（1）?工藝步驟?
?基膜預處理?：
?表面改性?：等離子體處理（功率600W，Ar/O?混合氣體），提升聚酰亞胺表面能至≥55mN/m。
?涂覆熱熔層?：?jiǎn)蚊嫱扛哺男訮I熱熔膠（如硅氧烷接枝PI，熔點280-320℃）。
??塔式纏繞?：
?多軸同步控制?：主基膜軸（聚酰亞胺）與輔料軸（金屬箔/纖維增強層）以速度誤差＜0.05%同步放卷。
?纏繞路徑?：
?螺旋纏繞?（±30°~45°）：提升抗剪切強度；
?環向纏繞?（90°）：增強徑向力學性能。
?熱熔復合?：
?分段加熱?：底層300℃熔融PI粘接增強層，頂層200℃定型防護層；
?梯度加壓?：壓力0.5-5MPa（真空輔助，≤10?2 Pa），消除界面缺陷。
?冷卻定型?：
梯度降溫（5℃/min），避免內應力導致翹曲（翹曲度＜0.02mm/m）。
（2）?關鍵設備?
?塔式纏繞機?：
垂直多軸系統（軸數≥4，軸間距≤50mm）；
磁懸浮張力控制（精度±0.03N）。
?熱熔模塊?：
分段式石墨烯加熱板（控溫精度±2℃）；
真空熱壓腔體（壓力范圍10?3~10? Pa）。
?在線檢測系統?：
激光測厚儀（精度±0.1μm）；
高分辨率AOI（識別≥2μm異物）。
3. ?性能對比?
性能指標 | 傳統熱壓聚酰亞胺 | 熱熔聚酰亞胺 |
?層間結合強度? | 3-5 N/mm（依賴膠粘劑） | 8-15 N/mm（熱熔直接鍵合） |
?厚度一致性? | ±3μm（總厚50μm） | ±0.5μm（真空熱壓+張力補償） |
?耐溫性? | 長期260℃（膠粘劑限制） | 長期400℃（自熔PI或耐高溫膠層） |
?生產效率? | 2-5 m/min（間歇固化） | 10-20 m/min（連續熱熔） |
4. ?核心應用場景?
（1）?深空探測柔性太陽帆?
?復合結構?：塔式熱熔PI/鋁箔/碳纖維（總厚≤20μm，面密度≤15g/m2）。
?性能指標?：
耐質子輻照（101? protons/cm2）；
折疊展開壽命＞10?次（曲率半徑0.1mm）。
（2）?高密度柔性電路基板?
?超細線路封裝?：
聚酰亞胺熱熔復合銅箔（銅厚3μm，線寬/間距10μm/10μm）；
動態彎折壽命＞50萬次（R=0.5mm），阻抗波動＜3%。
（3）?固態電池復合封裝?
?鋰金屬負極包覆?：
塔式熱熔PI/固態電解質層（LiPON，厚度≤5μm）；
離子電導率＞1×10?? S/cm，耐鋰枝晶穿刺（＞1GPa）。
（4）?核聚變裝置絕緣層?
?超導磁體絕緣?：
多層聚酰亞胺真空熱熔復合（厚度100μm）；
耐-269℃低溫與20T磁場，介電強度＞200kV/mm。
5. ?技術挑戰與創(chuàng )新方案?
挑戰點 | 解決方案 | 驗證指標 |
?熱熔溫度-粘度控制? | 開發低熔融粘度PI（引入柔性鏈段） | 熔融粘度＜300Pa·s（300℃） |
?多層纏繞錯位累積? | 機器視覺實時糾偏（響應時間≤0.5ms） | 累積偏移量＜3μm/100m |
?高溫界面氧化? | 真空/惰性氣體保護熱熔（O?濃度≤10ppm） | 表面氧含量＜0.1at% |
?異質材料熱膨脹失配? | 梯度熱膨脹系數設計（CTE差＜1ppm/℃） | 熱循環后分層率＜0.01% |
6. ?前沿研究方向?
?4D智能熱熔聚酰亞胺?：
形狀記憶PI+光熱響應層，實現太陽光觸發自展開（形變率＞200%）。
?納米復合增強?：
聚酰亞胺內原位生長碳納米管（垂直陣列），面內導熱＞120W/m·K。
?AI全流程優化?：
數字孿生模擬熱熔應力場，實時調控工藝參數（良率＞99.5%）。
?綠色回收技術?：
超臨界CO?解聚聚酰亞胺（回收率＞95%），閉環再生產。
